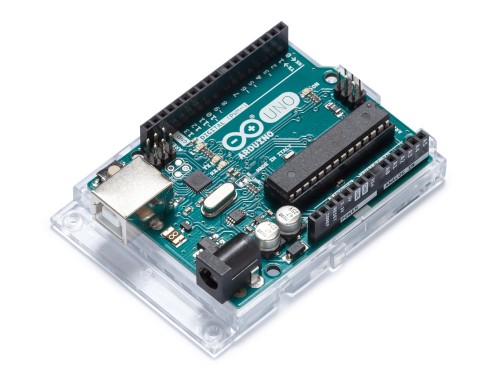

Board Arduino Uno

ARDUINO - Perusahaan perangkat keras serta perangkat lunak komputer open source, proyek, serta komunitas pengguna yg merancang serta memunitsi mikrokontroler board tunggal serta kit mikrokontroler untuk membangun perangkat digital serta objek interaktif yg sanggup mencicipi serta mengendalikan objek di dunia fisik serta digital. Tersedia secara komersil dalam bentuk preassembled, atau sebagai kit Do-It-Yourself (DIY).
UNO - Board yg terbaik untuk memulai dengan peralatan elektronik serta coding. Jika ini pengalaman pertama Anda bermain-main dengan platform, UNO - Board paling besar lengan berkuasa yg sanggup Anda mulai mainkan. UNO- Board yg paling banyak dipakai serta terdokumentasi dari keseluruhan keluarga Arduino.

Arduino Uno - Papan mikrokontroler menurut ATmega328P (datasheet).

Memiliki 14 pin input / output digital (dimana 6 sanggup dipakai sebagai output PWM), 6 input analog, kristal kuarsa 16 MHz, koneksi USB, colokan listrik, header ICSP serta tombol reset.

Berisi semua yg diharapkan untuk mendukung mikrokontroler; cukup hubungkan ke komputer dengan kabel USB atau nyalakan dengan adaptor AC-to-DC atau baterai untuk memulai.

Bermain-main dengan UNO Anda tanpa terlalu banyak memikirkan perihal melaksanakan sesuatu yg salah, skenario terburuk yg sanggup Anda ganti chip untuk beberapa dolar serta mulai lagi.

"UNO" Bahasa Italia serta dipilih untuk menandai perilisan Arduino Software (IDE) 1.0. Uno board serta versi 1.0 dari Arduino Software (IDE) yaitu versi acuan Arduino, kini berevolusi ke rilis yg lebih baru.

UNO - yg pertama dari rangkaian papan Arduino USB, serta model acuan untuk platform Arduino, untuk daftar luas papan arus, masa kemudian atau ketinggalan zaman.

SPESIFIKASI TEKNIK

Microcontroller                   ATmega328P

Operating Voltage               5V
Input Voltage                       7-12V
Input Voltage (limit)           6-20V
Digital I/O Pins                  14 (6 provide PWM output)
PWM Digital I/O Pins        6
Analog Input Pins              6
DC Current per I/O Pin     20 mA
DC Current for 3.3V Pin   50 mA
Flash Memory                   32 KB (ATmega328P)  (0.5 KB used by bootloader)
SRAM                                 2 KB   (ATmega328P)
EEPROM                            1 KB   (ATmega328P)
Clock Speed                      16 MHz
LED_BUILTIN                     13

PROGRAMMING

Kualifikasi keandalan memperlihatkan bahwa tingkat kegagalan retensi data diproyeksikan jauh lebih kecil dari 1 PPM selama 20 tahun pada suhu 85 ° C atau 100 tahun pada suhu 25 ° C.

Struktur Program

• LED Daya serta LED Terpadu pada Arduino Compatible Board
• LED Daya (merah) serta LED Pengguna (hijau) terpasang pada Pin 13 pada papan yg kompatibel dengan Arduino

Program Arduino C / C ++ minimal terdiri dari dua fungsi:

• setup (): Fungsi ini dipanggil sekali dikala skema dimulai sesudah power-up atau reset. Ini dipakai untuk menginisialisasi variabel, mode pin input serta output, serta perpustakaan lain yg diharapkan dalam sketsa.
• loop (): Setelah setup () dipanggil, function loop () dijalankan berulang kali dalam aktivitas utama. Ini mengendalikan board hingga board dimatikan atau di-reset.

Kebanyakan papan Arduino mengandung dioda cahaya (LED) serta resistor beban yg dihubungkan antara pin 13 serta ground, merupakan fitur yg gampang dipakai untuk banyak tes serta fungsi program. Program khas untuk permulaan programmer Arduino berkedip LED berulang kali.

Pemrograman mode dimasukkan saat

• PAGEL (PD7), XA1 (PD6), XA0 (PD5), BS1 (PD4) diset ke nol.
• RESET pin ke 0V serta VCC ke 0V.
• VCC diatur ke 4.5 - 5.5V. Tunggu 60 μs,
• RESET diatur ke 11.5 - 12.5 V.
• Tunggu lebih dari 310 μs. Set XA1: XA0: BS1: DATA = 100 1000 0000, pulsa XTAL1 paling sedikit 150 ns, pulsa WR hingga nol. Ini memulai Chip Erase.
• Tunggu hingga RDY / BSY (PD1) naik tinggi. XA1: XA0: BS1: DATA = 100 0001 0000, pulsa XTAL1, pulsa WR hingga nol.

Ini yaitu perintah menulis Flash. Dan seterusnya..

Data serial ke MCU diberi clock pada sisi terbit serta data dari MCU diload pada tepi jatuh. Daya diterapkan pada VCC sementara RESET serta SCK diset ke nol.

Tunggu setidaknya 20 ms serta kemudian Pemrograman Aktifkan aba-aba serial 0xAC, 0x53, 0x00, 0x00 dikirim ke pin MOSI. Bit kedua (0x53) akan digema kembali oleh MCU.

Fungsi Pin Khusus

Dari 14 pin digital serta 6 pin Analog pada Uno sanggup dipakai sebagai input atau output, dengan memakai fungsi pinMode (), digitalWrite (), serta digitalRead (). Mereka beroperasi pada 5 volt. Setiap pin sanggup menyediakan atau mendapatkan 20 mA sesuai kondisi operasi yg direkomendasikan serta mempunyai resistor pull-up internal (terputus secara standar) 20-50 k ohm.

Maksimal 40mA - Nilai yg dihentikan dilampaui pada pin I / O manapun untuk menghindari kerusakan permanen pada mikrokontroler. Uno mempunyai 6 input analog, diberi label A0 hingga A5, masing-masing memperlihatkan resolusi 10 bit (1024 berbeda nilai). Secara standar mereka mengukur dari ground ke 5 volt, meskipun apakah mungkin untuk mengubah ujung atas jangkauan mereka memakai pin AREF serta fungsi analogReference ().

Beberapa pin mempunyai fungsi khusus

• Serial: pin 0 (RX) serta 1 (TX). Digunakan untuk mendapatkan (RX) serta mengirimkan (TX) data serial TTL. Pin ini dihubungkan ke pin pin ATmega8U2 USB-to-TTL Serial yg sesuai.
• Interupsi Eksternal: pin 2 serta 3. Pin ini sanggup dikonfigurasi untuk memicu interupsi pada nilai rendah, tepi naik atau turun, atau perubahan nilai.
• PWM (Pulse Width Modulation) 3, 5, 6, 9, 10, and 11 Dapat memperlihatkan output PWM 8 bit dengan fungsi analogWrite ().
• SPI (Serial Peripheral Interface): 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Pin ini mendukung komunikasi SPI dengan memakai perpustakaan SPI.
• TWI (Dua Antarmuka Kawat): pin A4 atau SDA serta pin A5 atau SCL. Dukung komunikasi TWI memakai pustaka Wire.
• AREF (Analog REFerence: Tegangan acuan untuk input analog.

[ Arduino Learning (711)

[ Arduino Programming 2 (23) - TSV

[ Arduino Uno (4)

[ Arduino_Datasheet (8)

[ Arduino_Guide (27) - W. Durfee

[ Arduino_Notebook (40) - Brian W. Evans

[ Arduino_Uno_Rev3-schematic (1)

[ Introduction to Arduino (172) - Alan G. Smith

[ Knowledge | Pengetahuan ]

Proyek Arduino Pemula

Akan membantu membuat proyek arduino sederhana yg sangat cocok untuk pemula. Proyek dasar ini akan membantu memahami cara menyiapkan perangkat lunak Arduino serta kemudian menghubungkan komponen untuk melaksanakan tindakan tertentu.

Jika benar-benar gres mengenal Arduino, pastikan mendownload ebook gratis kami di bawah ini. Panduan ini dibentuk untuk pemula diktatorial serta akan membantu Anda memahami papan Arduino beserta komponen serta komponennya.

Alat serta Komponen yg Dibutuhkan

Untuk menuntaskan proyek, Harus memastikan bahwa Anda mempunyai item berikut.

• -  Arduino Uno
• -  Breadboard
• -  Jumper Wires
• -  Kabel USB
• -  LED (5mm)
• -  Tombol tekan
• -  Resistor 10k Ohm
• -  Resistor 220 Ohm

Arduino - Papan sirkuit programmedia open source yg sanggup diintegrasikan ke dalam banyak sekali macam proyek yg sederhana serta kompleks. Board berisi mikrokontroler yg bisa diprogram untuk mencicipi serta mengendalikan objek di dunia fisik.

Dengan merespons sensor serta input, Arduino sanggup berinteraksi dengan bermacam-macam output ibarat LED, motor serta display. Karena fleksibilitas serta biaya rendah, Arduino telah menso pilihan yg sangat terkenal bagi pembuat serta pembuat keputusan yg ingin membuat proyek perangkat keras interaktif.

Download Perangkat Lunak

Siap mendownload software gratis yg dikenal dengan nama IDE. IDE Arduino yaitu antarmuka di mana Anda akan menulis bagan yg memberi tahu dewan wacana apa yg harus dilakukan.

Download the Arduino IDE

Untuk menginstal perangkat lunak, Harus mengklik link yg sesuai dengan sistem operasi komputer Anda.

Arduino IDE

Setelah perangkat lunak terinstal di komputer Anda, lanjutkan serta buka itu. Adalah IDE Arduino serta merupakan daerah di mana semua pemrograman akan terso. Luangkan waktu untuk melihat-lihat serta merasa nyaman dengan itu.

1. 1.   Menu Bar: Memberi Anda jalan masuk ke alat yg diharapkan untuk membuat serta menyimpan bagan Arduino.
2. 2.   Verifikasi Tombol: Kompilasi aba-aba Anda serta periksa kesalahan dalam ejaan atau sintaksis.
3. 3.   Tombol Upload: Mengirimkan aba-aba ke papan yg terhubung ibarat Arduino Uno dalam kasus ini. Lampu di papan akan berkedip cepat ketika mengunggah.
4. 4.   Sketsa Baru: Membuka sebuah jendela gres yg berisi bagan kosong.
5. 5.   Nama Sketsa: Saat bagan tersimpan, nama bagan akan ditampilkan di sini.
6. 6.   Buka Sketsa yg Ada: Memungkinkan Anda untuk membuka bagan tersimpan atau satu dari teladan yg tersimpan.
7. 7.   Simpan Sketsa: Ini akan menghemat bagan yg ketika ini Anda buka.
8. 8.   Serial Monitor: Saat board terhubung, ini akan menampilkan informasi serial Arduino Anda
9. 9.   Area Kode: Area ini yaitu daerah Anda menulis aba-aba bagan yg memberitahukan kepada dewan wacana apa yg harus dilakukan.
10. 10.  Area Pesan: Area ini memberitahukan status penyimpanan, kompilasi kode, kesalahan serta lainnya.
11. 11.  Text Console: Menampilkan rincian pesan kesalahan, ukuran kegiatan yg dikompilasi serta info tambahan.
12. 12.  Board and Serial Port: Memberitahu Anda board apa yg sesertag dipakai serta port serial mana yg terhubung dengannya.

Hubungkan Arduino Uno

Pada titik ini siap menghubungkan Arduino ke komputer.

• -  Colokkan salah satu ujung kabel USB ke Arduino Uno kemudian ujung lain USB ke port USB komputer.
• -  Begitu papan terhubung, Perlu masuk ke Tools then Board kemudian akibatnya pilih Arduino Uno.

Selanjutnya,

-  Memberitahu Arduino port mana yg Anda gunakan di komputer Anda.

-  Untuk menentukan port, masuk ke Tools kemudian Port kemudian pilih port yg mengungkapkan Arduino.

Akhirnya saatnya untuk mengerjakan proyek Arduino pertama. Dalam teladan ini, kita akan membuat papan Arduino Anda berkedip LED.

Jika memerlukan penyegaran pada bab Arduino atau cara mengerjakan papan daerah memotong roti, lihat tutorial sebelumnya yg disebut Arduino For Beginners.

Penyelesaian masalah

Jika mengalami dilema dengan proyek yg dilakukan, pastikan hal berikut.

• 1.  Verifikasi LED bahu-membahu fungsional. Gunakan baterai selang 3v serta sambungkan kaki PANJANG LED ke kaki (+) serta SHORT ke baterai (-).
• 2.  Verifikasi kaki yg benar dari LED terhubung dengan benar. LONG leg ke kasatmata serta SHORT leg menso negatif.
• 3.  Pastikan IDE Arduino mengatakan papan yg benar. Pergi ke Tools> Board kemudian pilih Arduino Uno.
• 4.  Pastikan IDE Arduino mengatakan port yg benar. Pergi ke Tools> Port kemudian pilih port yg mengungkapkan Arduino.
• 5.  Verifikasi semua koneksi komponen yg kondusif dengan papan Arduino serta papan daerah memotong roti.

[ 30 Arduino_Projects_EviGenius (208)

[ Arduino Project for Dummies (334) - A Wiley Brand

[ Arduino-For-Beginners (16) - General

[ Arduino™ for Beginners (87) - John Baichtial

[ Beginning Arduino (459) - Michael.McRoberts

[ Make_Basic_Arduino_Projects (20) - Don Wilcher

[ Practical-Arduino-Cool (445) - Jonathan Oxer Hugh Blemings

[ Knowledge | Pengetahuan ]

+15 Arduino Simulator

Arduino Simulator - Platform yg mahir bagi programmer serta perancang yg ingin mempelajari dasar-dasar desain serta bagan rangkaian. Kenyataan bahwa ia memberi jalan untuk mencar ilmu tanpa rasa takut merusak papan serta peralatan desain.

Memiliki beberapa tantangan dalam membeli peralatan listrik tanpa petunjuk ihwal bagaimana fungsinya sanggup menghilangkan trial and error memakai simulator Arduino. Akan menghemat banyak uang serta waktu.

Keuntungan dari simulasi aktivitas real-time menso fondasi banyak industri. Bertahun-tahun, beberapa Simulasi Gainers Besar Di bisertag Aeronautika serta Penerbangan.

Daftar Simulator Arduino

Daftar Simulator Arduino yg akan dibedakan oleh Sistem Operasi yg di jalankan, Struktur kegunaan - baik Open Source serta sejumlah sumber di luar sana untuk meminta siapa pun memulai memakai opsi ini.

• 1.    PaulWare’s Arduino Simulator
• 2.    SimDuino
• 3.    ArduinoSim
• 4.    Arduino Simulator
• 5.    Emulare Arduino Simulator
• 6.    Autodesk Eagle
• 7.    Yenka for Arduino
• 8.    AutoCAD 123D
• 9.    LTSpice Arduino Simulator
• 10.  PSpice for Arduino
• 11.  Circuit Lab Arduino Simulator
• 12.  EasyEDA simulator
• 13.  Circuits-cloud Simulator
• 14.  SystemVision Simulator
• 15.  Proteus by Labcenter

1. PaulWare’s Arduino Simulator

Dibuat oleh Paul. Simulator - Open Source serta telah mengumpulkan bab pengikutnya sendiri yg keduanya menambahkan sumber dayanya serta menciptakan tutorial ihwal bagaimana memanfaatkan simulator.  Produk Gratis ini dibentuk terutama untuk Sistem Windows serta menyediakan cukup banyak dukungan untuk simulasi yg akan dijalankan.

Komponen utama yg disediakan untuk mendukung proyek meliputi saklar tekanan sesaat LED, keypad matrik 4*4, keypad matriks 4*4 dengan tampilan LCD, tombol putar Rotary dll. YouTube akan memberi warta yg cukup untuk mulailah dengan memakai simulator Arduino ini. Ada pun bab khusus untuk Platform Forum Arduino yg bisa Anda ikuti menso anggota untuk mencar ilmu lebih banyak ihwal pembaruan serta bagan perancangan.

2. Simduino: iPad Arduino Simulator

Simulator Arduino - Simulator bayar yg dikembangkan untuk dipakai pada ekosistem perangkat berilmu Apple. Simulator Komprehensif yg memungkinkan mencar ilmu ihwal pemrograman serta elektro di Platform Arduino.  Memberikan dukungan yg cukup untuk sebagian besar bahasa pemrograman Arduino C serta sanggup dipakai untuk menjalankan beberapa proyek sesuai dengan keperluan pengguna.

Pilihan dinilai tinggi serta ulasannya dari iTunes. Ada sistem pendukung yg disiapkan untuk membantu penggunanya memahami detail serta sumber pendokumentasian yg tersedia bagi penggunanya di situs resminya.

3. ArduinoSim

Simulator Arduino lintas platform yg melaksanakan apa yg dijanjikannya; menyediakan platform yg manis untuk mencar ilmu pemrograman serta desain sirkuit. Meski tidak open source, simulator ini benar-benar gratis serta memberi kemampuan untuk bekerja pada sistem operasi Windows serta Linux dengan mudah.  Download ArduinoSim diciptakan dengan Python serta dibangun untuk mengintegrasikan dirinya secara mulus dengan lingkungan Arduino.

ArduinoSim dibangun untuk khalayak ilmiah serta teknik. Dan basis penggunanya telah memastikan bahwa cukup banyak materi pendukung di luar sana yg gampang digapai untuk penggunaan eksklusif Anda. Oleh alasannya yaitu itu, proyek yg disokong umumnya jatuh ke bisertag teknik listrik. Jangan lupa pun bahwa itu gratis.

4. Arduino Simulator

Simulator Arduino terbaik alasannya yaitu beberapa alasan. Alasan ini meliputi Fitur Cross-Platform, desain sketsa, sketsa debug serta mengembangkan gagasan rumit dengan mudah. Ini mempunyai basis pada Windows serta Linux. Pengguna pun bisa menentukan tipe Arduino-Mega, Nano serta Leonardo -menggunakan serta tampilan LCD.



Penting untuk dicatat bahwa ini bukan Open Source serta Fiturnya dikembangkan serta dilepaskan oleh VIRTRONICS. Banyak dokumentasi pendukung serta teladan proyek di luar sana untuk mendorong Penggunakannya.

5. Emulare Arduino Simulator

Tertarik melaksanakan Multi Tasking dengan kiprah Arduino ?
Emulare adalah taruhan terbaik. Simulator Inovatif ini memberi penggunanya kemampuan untuk mensimulasikan beberapa proyek Arduino pada dikala bersamaan tanpa ada kendala apa pun. Hal ini pun  sebagai Simulator Cross-Platform alasannya yaitu mendukung kedua sistem operasi Linux serta Windows.

Emulare dibuat untuk sebagian besar proyek elektro listrik serta disokong dengan perpustakaan objek yg kaya. Emulare menempatkan fokusnya pada mikrokontroler ATMega yg akan memungkinkan dalam konstruksi sirkuit lengkap dengan elemen memori AVR, tombol tekan, switch, timer, LED serta komponen lainnya.

6. Autodesk Eagle

Autodesk Eagle menyediakan alat yg besar lengan berkuasa serta gampang dipakai untuk setiap insinyur di luar sana. Anda kini sanggup membawa inovasi elektronik Anda ke kehidupan dengan pertolongan rangkaian lengkap tata letak PCB serta alat pengeditan skematik, fitur berbasis komunitas serta konten perpustakaan.  Download eagle-win-7.2.0



Fitur utama Eagle meliputi:

• -  Editor skematis
• -  Blok desain modular - Dapat memakai kembali blok sirkuit yg ada.
• -  Multi sheet schematics - Dapat menyimpan desain dengan aneka macam ukuran.
• -  Pemeriksaan hukum listrik - Dapat mempunyai kepercayaan diri dalam desain skematis.
• -  Sinkronisasi desain real-time - Tetap sinkron antara bagan serta tata letak PCB.
• -  PCB Layout editor.
• -  BGA fanout - Bisa melarikan diri dari BGA Anda dalam hitungan detik.
• -  Desain berberkecepatan tinggi - Bisa merancang dengan teknologi terbaru
•    ( Termasuk DDR4, PCI Express, atau USB-C.
• -  Model 3D untuk layout PCB - Bisa menyatukan PCB serta enclosure secara mulus.
• -  Komponen lengkap - iOne-Stop Shop untuk meninjau keperluan komponen.
• -  Program bahasa pengguna (ULPs) - Dapat memperbaiki proses perancangan alat.

7. Yenka for Arduino

Yenka - Simulator Arduino yg solid sehingga siswa, serta pengguna Arduino yg berpengalaman, sanggup menggunakannya untuk mencar ilmu serta mengajarkan dasar-dasar pemrograman serta desain sirkuit. Simulator disokong dengan semua fitur yg diharapkan untuk menguji sketsa / gagasan, debug proyek serta mengembangkan proyek yg rumit tanpa masukan perangkat keras apapun.

Yenka telah banyak dipakai oleh para pendidik yg mengajarkan dasar-dasar elektro listrik serta banderolnya bisa dikeluarkan dari jangkauan siswa.  Simulator Cross-Platform yg berjalan pada Sistem Operasi Linux serta Windows. Terlepas dari biaya, itu mungkin saja simulator Arduino yg tepat untuk penggunaan eksklusif Anda.

8. AutoCAD 123D

Autodesk mengembangkan sirkuit listrik selama bertahun-tahun. 123D hanyalah penawaran Autodesk lainnya, tapi kompatibilitasnya dengan Arduino memberi kawasan pada daftar ini. Aplikasi CAD yg mempunyai fitur khusus untuk merancang sirkuit. Oleh alasannya yaitu itu, dikala men Download Aplikasi Gratis, Akan mendapatkan Aplikasi CAD serta Simulator Arduino.  Simulator 123D - Alat untuk mempelajari dasar-dasar pemrograman Arduino serta desain sirkuit.

Aplikasi bekerja pada Sistem Windows serta Android. Memiliki sumber daya atau basis pendukung yg sangat besar - menyerupai kebanyakan unit Autodesk. Yang memberi semua dukungan yg dibutuhkan untuk mengembangkan sirkuit atau mencar ilmu dari nol. Aplikasi direkomendasikan oleh penggunanya alasannya yaitu sanggup dilihat oleh ulasan online-nya.

9. LTSpice Arduino Simulator

LTSpice - Simulator rangkaian serbaguna serta akurat gratis dengan kemampuan untuk mensimulasikan aktivitas serta desain yg dikembangkan untuk Ekosistem Arduino. Simulator disokong dengan banyak fitur yg didesain untuk mempermudah simulasi serta meliputi tangkapan skematik serta atribut penampil gelombang.

Salah satu dari Simulator yg disokong oleh Platform Windows serta Mac OS. Muncul dengan banyak sumber online untuk mempermudah proses belajar. Dinyatakan Simulator Gratis serta sanggup ditemukan untuk penggunaan pribadi.

10. PSpice for Arduino

Setiap mahasiswa elektrik serta elektro menemukan PSpice yg dihabiskan untuk mencar ilmu dasar-dasar rangkaian desain serta pemrograman. Tetapi bagi mereka yg tidak tahu apa itu PSpice - Simulator Intuitif yg bisa dipakai untuk simulasi Arduino alasannya yaitu banyaknya fitur yg diintegrasikan ke dalam aplikasi.



PSpice disokong oleh sistem operasi Windows serta Linux serta hadir dalam aneka macam modul atau tipe. Dapat memakai PSpice Lite yg benar bebas mempelajari dasar-dasar pemrograman Arduino sementara perusahaan, guru serta pakar lainnya sanggup memanfaatkan PSpice berbayar.

11. Circuit Lab Arduino Simulator

Sirkuit Lab sebagai alat Simulasi skematik serta perkakas yg tangguh serta benar-benar menghasilkan penagihan ini. Simulator ini didesain sehabis model PSpice serta dibangun secara lebih banyak didominasi dipakai oleh insinyur listrik serta elektronika. Fiturnya memungkinkan pengguna untuk mempelajari cara kerja dalam sketsa Arduino, debug proyek serta desain / bagan pratinjau.



Aplikasi Lab Sirkuit tidak bebas serta ini mungkin merupakan faktor pembatas bagi siswa yg mencari simulator Arduino untuk diajak kerja sama. Aplikasi berjalan pada sistem operasi Windows serta Linux. Ini pun berbasis komunitas serta disokong dengan cukup banyak materi pendukung, studi kasus serta teladan yg mengajarkan ihwal fitur serta penggunaannya.

12. EasyEDA simulator

Satu favorit alasannya yaitu fitur, kegunaan serta dukungan luas untuk sistem operasi utama yg dipakai siapa pun. EasyEDA manis untuk mencar ilmu pemrograman serta desain sirkuit pada Windows, Linux, Mac OS serta Android yg bisa dipuji beberapa orang lainnya.



Datang pada biaya meskipun yg mungkin off-menempatkan untuk beberapa. Selain itu, ada sejumlah besar materi pembelajaran serta komunitas online yg didedikasikan untuk membahas semua hal EasyEDA.

13. Circuits-Cloud Simulator

Sepanjang daftar, kami belum mengatakan pilihan Simulasi In-Browser. Makara inilah Circuits-Cloud, Simulator Arduino yg sangat manis yg bisa dipakai oleh siapapun untuk mempelajari dasar-dasar desain sirkuit.



Dirancang hanya dengan fitur desain dasar untuk menciptakan sketsa serta simulasi yg menyenangkan serta gampang dimengerti oleh pemula. Aplikasi ini GRATIS

14. SystemVision Simulator

SystemVision - Simulator berbasis awan brilian lainnya yg harus Anda pertimbangkan untuk menjalankan Simulasi Arduino serta Desain Sirkuit. Alat Online Gratis dengan fitur yg dibutuhkan untuk belajar, menciptakan serta mengembangkan ilham dengan rekan atau klien Anda semoga sanggup mendapatkan umpan balik instan.



Datang dengan komunitas yg dinamis serta dukungan yg sangat baik dari perusahaan induknya yg niscaya akan menyederhanakan proyek Anda.

15. Proteus by Labcenter

Simulator yg sangat baik yg menggabungkan kesederhanaan dengan banyak fitur untuk menciptakan simulasi Arduino berjalan-jalan di taman. Simulator telah menciptakan terobosan di aneka macam industri termasuk; Otomotif, IOT serta Pendidikan.



Kompatibel dengan Windows serta Linux serta banderolnya mahal. Anda sanggup mempelajari lebih lanjut ihwal komunitas serta penawaran yg semarak di sini.  Proteus 8.6 Free Download

Pada final daftar yg sangat manis ini di Simulator Arduino yg sanggup di pertimbangkan untuk memanfaatkannya. Memberi lebih banyak pilihan, Simulator Gratis serta Berbayar disertakan yg berarti tanggung jawab yg dipakai sekarang.

          [  Directions_Arduino_Synth_Controller (25)
          [  Embedded Arduino PID Controller (89)
          [  Embedded Kit For Embedded Software (59) - Raymond
          [  From Paper Circuits to Arduino (2) - Gloucester

Arduino Simulators For Pc

Diluncurkan pada tahun 2005, Platform perangkat keras serta perangkat lunak Arduino yg terbuka telah berkembang menso sangat terkenal di kalangan penggemar, pendidik, serta tingkat atas, mendapat momentum terutama di bisertag Robotika.

Didukung oleh komunitas Online yg masif, serta dengan sebagian besar papan pengembangan serta pemanis perangkat keras tersedia dengan harga sangat rendah, platform ini mungkin yakni daerah terbaik untuk mulai bekerja dengan perangkat embedded.

PROTEUS

Proteus - Simulator Arduino yg menggabungkan kesederhanaan dengan banyak sekali fitur serta kemampuannya untuk membuat simulasi Arduino tampak yg termudah. Simulator ini berhasil membuat terobosan di semua jenis industri ibarat Pendidikan, Otomotif, serta IoT.  Kompatibel dengan Linux serta Windows, serta banyak hal yg perlu diketahui wacana penawaran serta komunitasnya yg semarak.

Fitur Proteus yg paling menonjol serta menarik yakni kemampuannya untuk mensimulasikan interaksi antara perangkat lunak yg berjalan pada mikrokontroler serta perangkat elektronik digital / analog lainnya yg terhubung dengannya.

Model mikrokontroler berada pada denah bersama elemen lain dari desain nya. Sama ibarat sebuah chip yg sebenarnya, ini mensimulasikan Eksekusi Kode Objek.

Proteus meliputi banyak sekali instrumen virtual ibarat Oscilloscope, Logic Analyzer, Function Generator, Pattern Generator, Counter Timer serta Virtual Terminal serta pun voltmeter serta ammeter sederhana. Lebih dari itu, Proteus menyediakan penganalisis protokol Master / Slave / Monitor mode khusus untuk SPI serta I2C - Hanya perlu menghubungkannya ke jalur serial serta mengendalikan / berinteraksi dengan data selama proses simulasi.

          [  Proteus Manual (477) - © Labcenter Electronics
          [  Proteus 8.6 Free Download  -  Download

Proteus memungkinkan Operasi berikut:

• Debugging: Dapat melaksanakan simulasi dalam mode single step, serta bekerja ibarat debugger.
• Diagnostik: Proteus disokong dengan diagnostik komprehensif atau penelusuran jejak.
• Co-Mensimulasikan instruksi mikro-kontrol tingkat rendah serta tingkat tinggi dalam konteks Simulasi rangkaian SPICE mode campuran.Proteus meningkatkan efisiensi, fleksibilitas, serta kualitas di seluruh proses desain.

Proteus VSM

Microcontrollers banyak diterapkan di bisertag industri untuk mengatasi dilema pengendalian teknik. Peningkatan penggunaan mikrokontroler membuat kursus mikrokontroler diharapkan untuk ketrampilan khusus listrik. Paket perangkat lunak simulasi gres untuk mikrokontroler, Proteus virtual system modelling(VSM), diperkenalkan untuk keperluan industri serta pendidikan.

Proteus VSM menggabungkan simulasi sirkuit, komponen animasi serta model mikroprosesor untuk memfasilitasi simulasi bersama desain berbasis mikrokontroler yg lengkap. Proteus VSM memungkinkan untuk mengembangkan serta menguji desain sebelum prototipe fisik dibuat. Fungsi serta kelebihan Proteus VSM diperkenalkan. Perbandingan lab Proteus VSM terhadap lab keras dibahas secara mendalam. Proteus VSM secara unik cocok untuk mengajar siswa wacana perancangan serta pengoperasian sistem berbasis mikrokontroler.

          [  vsmSimulationsSml
          [  Arduino Proteus VSM - Arduino Forum

          [  Proteus VSM 5.2.04 free Download  -  Download -  Buy

VBB Virtual Breadboard

Produk umum membuat lingkungan virtual yg tidak hanya bisa di tuliskan instruksi tetapi pun bisa membuat sirkuit elektronik untuk menguji sikap instruksi Anda.  Rangkaian fitur yg sangat berbeda ditawarkan oleh setiap aplikasi.

Beberapa perpustakaanmenawarkan perangkat keras yg luas untuk dipilih, sementara yg lain memungkinkan berkembang di lingkungan visual serta memperlihatkan hasil dalam bentuk grafis, sementara yg lain menampilkan grafik serta kumpulan data display.

Virtual Breadboard mungkin yakni simulator Arduino paling maju yg tersedia. Diciptakan oleh James Caska pada tahun 1999 serta kini telah berkembang menso perangkat lunak yg sangat matang dengan daftar fitur yg panjang. Tidak hanya mensimulasikan perangkat Arduino tapi pun mikrokontroler Netduino serta PIC. Ini fitur lingkungan pengembangan visual serta pun memungkinkan Anda untuk kegiatan papan Arduino nyata.

          [  VBB-User-Manual (146)
          [  User Manual VBB Classic (160) - Prototype Virtually, Make for Real
          [  Downloads Classic  -  VBB 6.04  -   VBB4Arduino 6.01

VBB4Arduino

Virtual Breadboard for Arduino

Virtual Breadboard Arduino untuk membantu pengguna mengambil langkah pertama dalam mempelajari semua wacana dunia komputasi fisik yg manis dengan mikrokontroler Arduino serta Model Sirkuit Elektronik.

Hal yg bisa di pelajari memakai Virtual Breadboard untuk Arduino:

• -  Mempelajari semua wacana komputasi fisik di lingkungan kotak pasir virtual yg aman.

• -  Belajar dari dibangun di Arduino contoh.
• -  Menjelajah lusinan banyak sekali jenis sensor, lampu, serta motor.
• -  Mempelajari perintah Arduino serta apa yg mereka lakukan.
• -  Menggunakan layout breadboards sebagai referensi untuk membuat sirkuit yg.

Fitur utama dari Virtual Breadboard:

• -  Merancang aplikasi sirkuit Breadboard Virtual tanpa solder.
• -  Dengan kondusif bereksperimen dengan rangkaian elektronik berbasis mikrokontroler.
• -  Bisa menguji layout sirkuit sebelum melaksanakan build.
• -  Perangkat lunak ini disokong dengan editor firmware built-in untuk pengembangan
•    aplikasi mikrokontroler kustom.
• -  Emulator rangkaian serta mikrokontroler untuk menguji instruksi serta sirkuit Anda.
• -  Program Virtualisasi Interaktif untuk mengeksplorasi berbasis pembelajaran
•    serta pengujian sirkuit.
• -  Memiliki cukup banyak referensi explorer untuk menavigasi banyak Built-In
•    didokumentasikan berguru dengan contoh.
• -  Dilengkapi dengan sistem Wiki yg terintegrasi untuk pengembangan dokumentasi.
• -  Dapat melihat rekaman gambar GIF animasi untuk sorotan dokumentasi.
• -  Kompilasi sekali klik serta menyebarkan Apps yg tertanam ke dunia nyata
•    Vbb4UNO Microcontrollers.
• -  Pengembangan platform silang dengan mikros 8 bit serta Raspberry Pi 2
•    dengan sasaran Windows 10 IoT Core.
• -  Menurut sebagian besar pengguna, perangkat lunak ini sangat sempurna,
•    namun perlu sedikit perbaikan alasannya yakni mempunyai beberapa bug.

VBB4Arduino - Versi sederhana dari unit VBB penuh. Sebagai versi memulai berdikari dengan pilihan serta modul yg lebih sedikit yg sanggup membingungkan para pemula. Paling baik dipakai sebagai Sandbox untuk mempelajari konsep komputasi fisik. Pengguna tingkat lanjut mungkin ingin maju untuk memakai versi lengkap VBB dengan modul perluasan ArduinoToolkit.

Autodesk Circuits

Sirkuit Autodesk Memungkinkan membawa gagasan ke kehidupan dengan alat Online Gratis serta gampang digunakan. Jika hanya seorang pemula, Bisa memulai dengan eksperimen sederhana di Sirkuit Sirkuit atau Lab Elektronika. Pengguna berpengalaman bisa pribadi terjun pribadi ke PCB Design.

Hub Lab Elektronik meliputi :

• -  Real-time simulasi: Dapat merancang serta prototipe sebelum membangun sirkuit di kehidupan nyata; Dapat memakai apapun dari Resistor, Kapasitor, serta Potensiometer hingga ke Osiloskop.
• -  Pemrograman Arduino: Dapat memprogram serta mensimulasikan instruksi Arduino apa pun di editor, serta Memiliki monitor serial penuh serta kumpulan bermacam-macam perpustakaan Arduino
• -  Pengeditan kolaboratif: Dapat mengunsertag orang lain untuk berkolaborasi secara Real-Time pada desain.
• -  Circuit Scribe Hub Memungkinkan merancang serta mensimulasikan sirkuit, kemudian mencetak serta membuatkan template. Juga bisa menanamkan desain Anda serta berguru dari komunitas para pengembang Sirkuit Autodesk.

PCB Design Hub meliputi beberapa fitur berikut :

• Skema desain: Dapat menentukan dari perpustakaan komponen yg berkembang oleh masyarakat, atau sanggup membuat komponen Anda sendiri.
• PCB Layout: Mencakup semua alat yg dibutuhkan ibarat jejak tembaga, mengisi tembaga, melalui serta lubang bor serta banyak alat tampilan sutra.

          [  123D Circuits (4) - Mr. Giansante

Autodesk Eagle

Autodesk Eagle menyediakan alat yg berpengaruh serta gampang dipakai untuk setiap insinyur di luar sana. Anda kini sanggup membawa inovasi elektronik Anda ke kehidupan dengan pemberian rangkaian lengkap tata letak PCB serta alat pengeditan skematik, fitur berbasis komunitas serta konten perpustakaan.

          [  Download eagle-win-7.2.0  -  Download
          [  Get Eagle Standart version
          [  Get Eagle Pro Now
          [  AutoDesk Eagle Youtube



Fitur utama Eagle meliputi :

• -  Editor skematis
• -  Blok desain modular - Menggunakan kembali blok sirkuit yg ada.
• -  Multi sheet schematics - Menyimpan desain dengan banyak sekali ukuran.
• -  Pemeriksaan hukum listrik - Memiliki doktrin diri dalam desain skematis.
• -  Sinkronisasi desain Real-Time - Tetap Sinkron antara Skema serta tata letak PCB.
• -  PCB Layout editor
• -  BGA fanout - Bisa melarikan diri dari BGA Anda dalam hitungan detik.
• -  Desain berberkecepatan tinggi - Merancang dengan teknologi terbaru,
•     termasuk DDR4, PCI Express, atau USB-C.
• -  Model 3D untuk layout PCB - Menyatukan PCB serta enclosure Anda secara mulus.
• -  Komponen lengkap - One-Stop Shop untuk meninjau keperluan komponen Anda.
• -  Program bahasa pengguna (ULPs) - Memperbaiki proses perancangan alat.

          [  AutoDesk Eagle Documentation

          [  10_Rules Component Placement (1) - Akbar Sukasdi

          [  Step-by-Step Tutorial (6) - Boricuatech123

          [  Design Guidelines (22) - Akbar Sukasdi

          [  Tutorial for Creating Device Models (54) - Akbar Sukasdi

          [  Multi-CB Basic-Design-Rules (3) - MultiCB

          [  PCB-Design-Considerations (25) - Akbar Sukasdi

          [  User Language (172) -  CadSoftSupport

Electronify

Electronify Sangat membantu dengan elektronik serta terutama jikalau mendapati diri Anda terjebak dalam proyek elektronik.Berguna jikalau seorang newbie serta ingin berguru elektronik serta embedded system untuk mensokan diri berkarier di lapangan.

          [  Electronify-Server

Electronify Akan mempelajari Basic Electronics ke banyak sekali bahasa tingkat hardware.

Situs ini menyediakan semua pengetahuan yg diharapkan dari dasar hingga lanjutan wacana komunikasi elektronik serta sistem dengan metode sederhana.

Akan bisa mempelajari semuanya dari awal serta menso seorang tingkat atas yg terampil.

Fritzing

Fritzing Inisiatif perangkat keras open source yg membuat elektronik sanggup diakses sebagai materi kreatif bagi setiap orang yg tertarik dengan subjek. Menyediakan perangkat lunak, komunitas, serta layanan semangat Arduino serta pemrosesan.

Mendorong Ekosistem Kreatif
Yang memungkinkan pengguna melaksanakan hal berikut:

• -  Mendokumentasikan Prototipe mereka.
• -  Berbagi Prototipe dengan yg lain.
• -  Mengajar Elektronik di kelas.
• -  Layout serta Pembuatan PCB Profesional

            [  Fritzing Download
            [  Fritzing Learning
            [ Fritzing 0.9.3b.32


Bisa dengan murah serta cepat mengubah rangkaian menso PCB Custom-Made.

Alat ini hanya bisa bertindak sebagai Platform Kreatif jikalau banyak pengguna menggunakannya sebagai alat berguru serta sharing.

Mempelajari banyak hal dari banyak tutorial yg tersedia.

Berikut yakni beberapa yg paling menarik:

-  Membangun Sirkuit
-  Menggunakan Stripboard
-  Bekerja dengan bab SMD
-  Membuat Template Kertas
-  Curvy Wires serta kaki yg bisa dilipat
-  Merancang sebuah PCB
-  Desain Arduino Shield satu menit
-  Perutean dua sisi
-  Memunitsi PCB
-  Bagian SMD solder
-  Membuat Custom Parts
-  Melampirkan Kode Pemrograman.



Fritzing memperlihatkan beberapa layanan berikut :

• -  Fritzing Fab - Dengan Fritzing Fab, layanan unitsi PCB, Anda sanggup dengan cepat serta murah mengubah sketsa Anda menso PCB tingkat atas.
• -  Lokakarya - Ada banyak lokakarya wacana Arduino, Fritzing serta segala sesuatu yg terkait, yg ditawarkan kepada para pemula serta tingkat atas.
• -  Bagian Penciptaan - Anda pun sanggup menampilkan unit Anda di Fritzing, serta jikalau Anda tidak ingin melakukannya sendiri, Anda sanggup mempekerjakan para pengembang untuk membuat bab berkualitas tinggi.
• -  Produk - Fritzing telah membuat sebuah starter pendidikan serta upgrade kit.

[  Knowledge | Pengetahuan  ]
